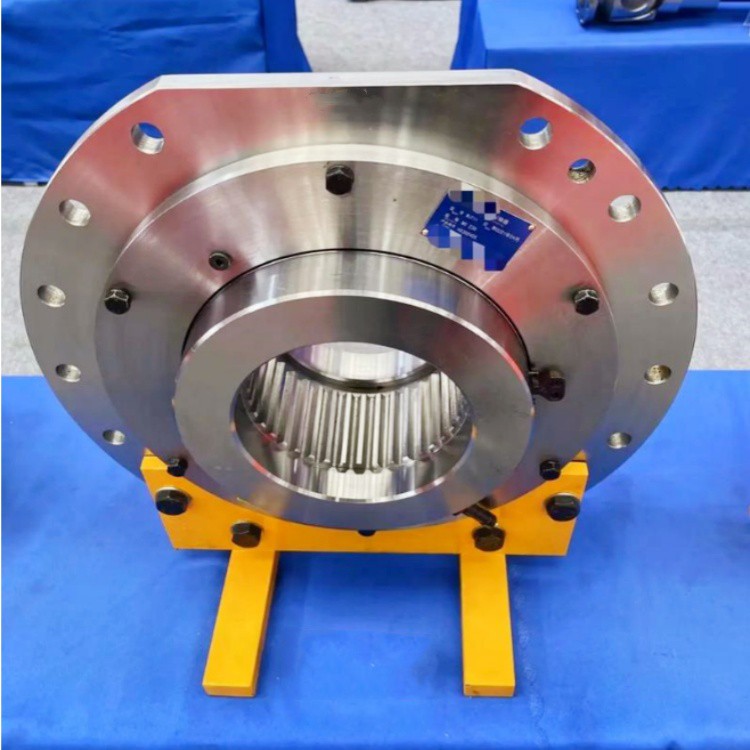

Accoppiamento del tamburo



L'accoppiamento del tamburo è un nuovo tipo di giunto flessibile, utilizzato principalmente per il collegamento tra l'albero di uscita del riduttore e il tamburo della fune metallica del meccanismo di sollevamento nell'attrezzatura di sollevamento. È adatto anche per altre apparecchiature meccaniche simili che trasmettono coppia e sopportano carichi radiali, ma non possono essere utilizzate per trasmissioni che devono sopportare carichi assiali. Ha una struttura compatta e funziona in modo stabile e affidabile.









Tipo	WZL01	WZL02	WZL03	WZL04	WZL05	WZL06	WZL07	WZL08	WZL09
Coppia nominale (KN.M)	6.3	9.0	12.5	16	20	25	40	63	80
Spline INTZ⨉m⨉30p⨉6H	15Z⨉3m	18Z⨉3m	22Z⨉3m	27Z⨉3m	18Z⨉5m	22Z⨉5m	26Z⨉5m	30Z⨉5m	34Z⨉5m
K	250	280	300	320	340	360	400	450	500
B1	80	84	92	97	127	137	157	167	182
D1	300	320	340	360	380	400	450	500	550
D2	190	200	220	240	260	280	340	380	420
D5	260	280	300	320	340	360	400	450	500
H	12	15	15	15	15	15	15	20	20
L1	30	30	35	40	50	55	70	75	85
n-D6	8-14	8-18	8-18	8-18	8-18	8-18	12-22	12-22	12-22
Bullone	M12	M16	M16	M16	M16	M16	M20	M20	M20
Tipo	WZL10	WZL11	WZL12	WZL13	WZL14	WZL15	WZL16	WZL17	WZL18
Coppia nominale (KN.M)	125	200	315	400	500	630	800	1120	1490
Spline INTZ⨉m⨉30p⨉6H	38Z⨉5m	26Z⨉8m	30Z⨉8m	34Z⨉8m	38Z⨉8m	44Z⨉8m	50Z⨉8m	44⨉ 10m	56⨉ 10m
K	530	580	600	640	700	760	860	1020	1100
B1	192	207	222	237	262	287	352	410	430
D1	580	650	680	710	780	850	950	1120	1200
D2	450	530	560	600	670	730	840	975	1055
D5	530	600	630	660	730	800	900	1055	1135
H	20	25	25	35	35	35	45	50	60
L1	95	105	120	135	150	170	220	260	270
n-D6	12-22	12-22	24-22	24-26	24-26	24-26	24-26	24-29	24-29
Bullone	M20	M20	M20	M24	M24	M24	M24	M27	M27

Possiamo anche fornire una varietà di prodotti non standard.





1. Funzionamento stabile e affidabile, in grado di sopportare grandi carichi radiali e trasmettere coppie elevate, con grande capacità di sovraccarico.

2. La struttura compatta e solida, il design serializzato, possono semplificare la struttura complessiva e ridurre il peso dell'attrezzatura.

3. Buone prestazioni di posizionamento, facilità di installazione e regolazione, manutenzione semplice.

4. L'indicazione dell'usura del posizionamento può essere impostata, sicura e affidabile.

5. Può essere dotato di un normale riduttore di estensione dell'albero per ridurre i costi dell'attrezzatura.
